1、泛化

• 泛化：表示類之間的繼承關系。箭頭從子類指向父類。
• 箭頭：實線空心三角箭頭

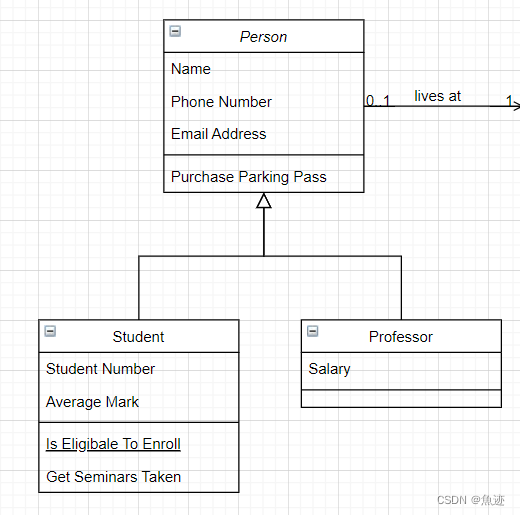

如下圖所示，Person為父類，Student和Professor為子類

2、實現

• 實現： 表示類之間的實現關系。箭頭從子類指向接口，表示子類實現了接口的所有方法。
• 箭頭： 虛線空心三角箭

如下圖所示：

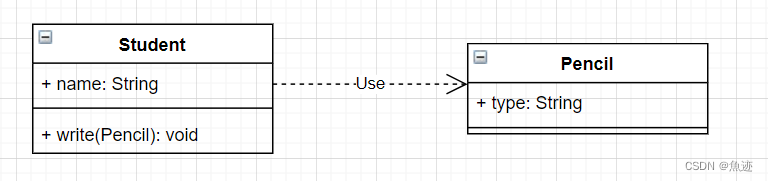

3、依賴

• 依賴： 表示類之間的依賴關系。 通常指的是某個類中的方法的參數使用另一個類的對象。箭頭從使用類到被用類，表示一個類需要另一個類來完成它的相關任務。
• 箭頭： 虛線箭頭
  如下圖所示;


4、關聯

• 關聯： 表示類之間的關聯關系。箭頭表示類之間的一種連接關系。
• 箭頭： 實線箭頭

如下圖所示：

5、聚合

描述的是整體和部分的關系，整體生命周期結束并不代表部分聲明周期的結束。

• 聚合： 表示類之間的聚合關系。箭頭從聚合類指向被聚合類，表示一個類包含另一個類的對象。
• 箭頭： 空心菱形實線箭頭，菱形指向被聚合類，箭頭指向聚合類
  如下圖所示：

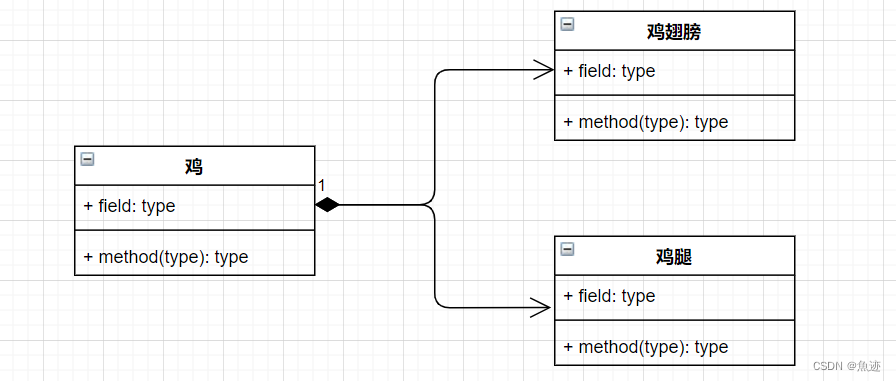

6、組合

整體和部分的關系，整體生命周期結束，部分的聲明周期也結束。比如一只毛毛蟲死了，毛毛蟲的腿部分也是死的。

• **組合：**表示類之間的組合關系。箭頭從組合類指向被組合類，表示一個類包含另一個類的對象，同時控制對象的生命周期。
• 箭頭： 實心菱形實線箭頭
  如下圖所示：
