B+樹

B+樹是B樹的一種變體，也屬于平衡多路查找樹，大體結構與B樹相同，包含根節點、內部節點和葉子節點。多用于數據庫和操作系統的文件系統中，由于B+樹內部節點不保存數據，所以能在內存中存放更多索引，增加緩存命中率。另外因為葉子節點相連遍歷操作很方便，而且數據也具有順序性，便于區間查找。

B+樹特點

• B+樹可以定義一個m值作為預定范圍，即m路(階)B+樹。
• 根節點可能是葉子節點，也可能是包含兩個或兩個以上子節點的節點。
• 內部節點如果擁有k個關鍵字則有k+1個子節點。
• 非葉子節點不保存數據，只保存關鍵字用作索引，所有數據都保存在葉子節點中。
• 非葉子節點有若干子樹指針，如果非葉子節點關鍵字為k1,k2,…kn，其中n=m-1，那么第一個子樹關鍵字判斷條件為小于k1，第二個為大于等于k1而小于k2，以此類推，最后一個為大于等于kn，總共可以劃分出m個區間，即可以有m個分支。（判斷條件其實沒有嚴格的要求，只要能實現對B+樹的數據進行定位劃分即可，有些實現使用了m個關鍵字來劃分區間，也是可以的）
• 所有葉子節點通過指針鏈相連，且葉子節點本身按關鍵字的大小從小到大順序排列。
• 自然插入而不進行刪除操作時，葉子節點項的個數范圍為[floor(m/2),m-1]，內部節點項的個數范圍為[ceil(m/2)-1,m-1]。
• 另外通常B+樹有兩個頭指針，一個指向根節點一個指向關鍵字最小的葉子節點。
• 在進行刪除操作時，涉及到索引節點填充因子和葉子節點填充因子，一般可設葉子節點和索引節點的填充因子都不少于50%。

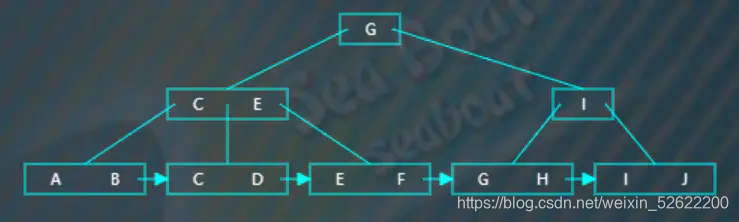

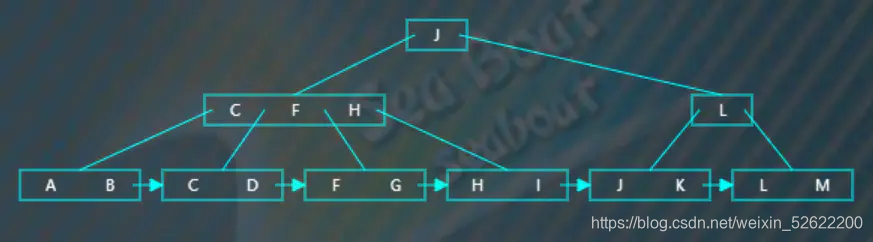

以下是一棵4階B+樹，

插入操作

假設現在構建一棵四階B+樹，開始插入“A”，直接作為根節點，

插入“B”，大于“A”，放右邊，

插入“C”，按順序排到最后，

繼續插入“D”，直接添加的結果如下圖，此時超過了節點可以存放容量，對于四階B+樹每個節點最多存放3個項，此時需要執行分裂操作，

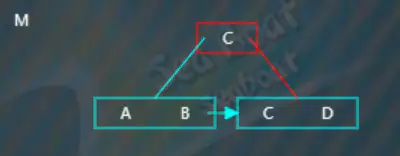

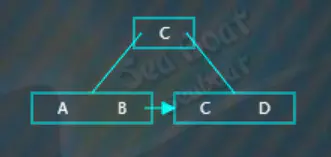

分裂操作為，先選取待分裂節點中間位置的項，這里選“C”，然后將“C”項放到父節點中，因為這里還沒有父節點，那么直接創建一個新的父節點存放“C”，而原來小于“C”的那些項作為左子樹，原來大于等于“C”的那些項作為右子樹。這里注意下非葉子節點存放的都是關鍵字，用作索引的，所以父節點存放的“C”項不包括數據，數據仍然存放在右子樹。此外，還需要添加一個指針，由左子樹指向右子樹。

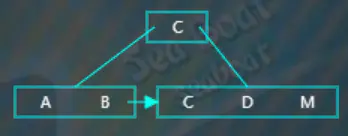

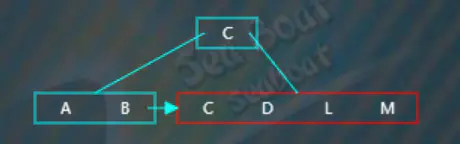

繼續插入“M”，“M”大于“C”，往右子節點，

分別與“C”“D”比較，大于它們，放到最右邊，

插入“L”，“L”大于“B”，往右子樹，

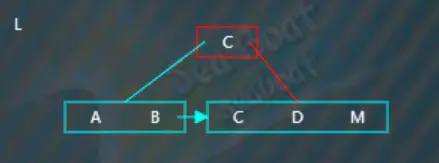

“L”逐一與節點內項的值比較，根據大小放到指定位置，此時觸發分裂操作，

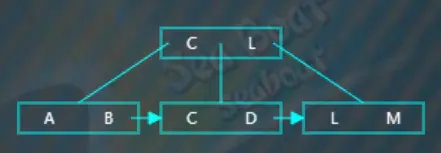

選取待分裂節點中間位置的項“L”，然后將“L”項放到父節點中，按大小順序將“L”放到指定位置，而原來小于“L”的那些項作為左子樹，原來大于等于“L”的那些項作為右子樹。父節點存放的“L”項不包括數據，數據仍然存放在右子樹。此外，還需要在左子樹中添加一個指向右子樹的指針。

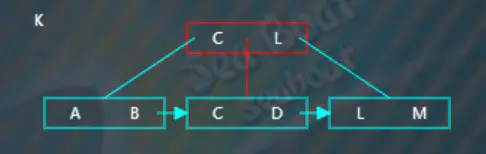

繼續插入“K”，從根節點開始查找，逐一比較關鍵字，“K”大于“C”而小于“L”，往第二個分支，

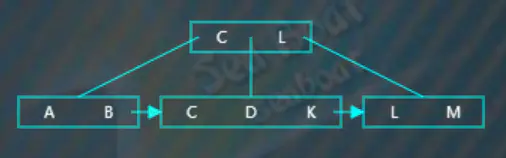

在子節點中逐一比較，“K”最終落在最右邊，

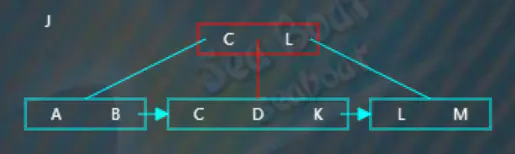

繼續插入“J”，從根節點開始查找，逐一比較關鍵字，“J”大于“C”而小于“L”，往第二個分支，

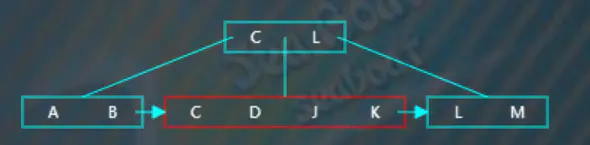

在子節點中找到“J”的相應位置，此時超過了節點的容量，需要進行分裂操作，

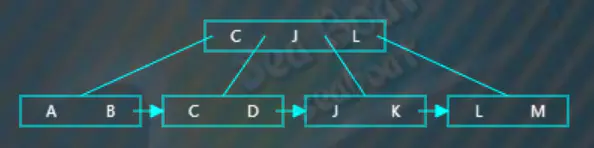

選取待分裂節點中間位置的項“J”，然后將“J”項放到父節點中，按大小順序將“J”放到指定位置，而原來小于“J”的那些項作為左子樹，原來大于等于“J”的那些項作為右子樹。父節點存放的“J”項不包括數據，數據仍然存放在右子樹。此外，還需要在左子樹中添加一個指向右子樹的指針。

繼續插入“I”，從根節點開始查找，逐一比較關鍵字，“I”大于“C”而小于“J”“L”，往第二個分支，

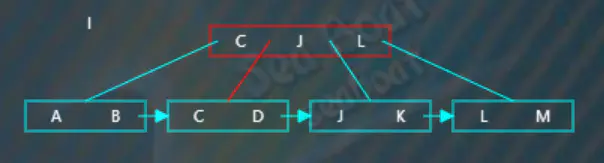

逐一比較找到“I”的插入位置，

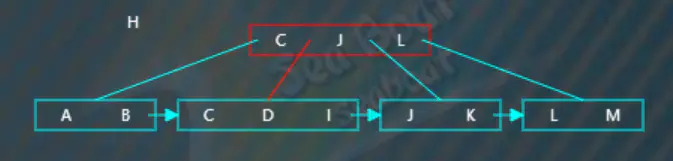

繼續插入“H”，從根節點開始查找，逐一比較關鍵字，“H”大于“C”而小于“J”“L”，往第二個分支，

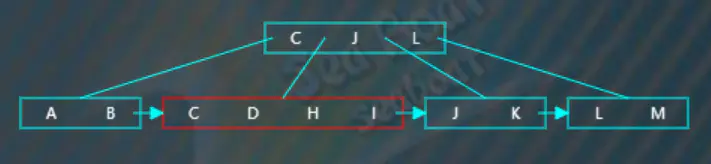

“H”逐一與節點內的值比較，根據大小放到指定位置，此時觸發分裂操作，

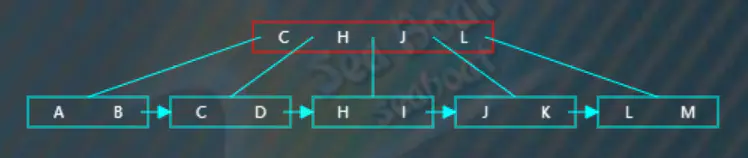

選取待分裂節點中間位置的項“H”，然后將“H”項放到父節點中，按大小順序將“H”放到指定位置，而原來小于“H”的那些項作為左子樹，原來大于等于“H”的那些項作為右子樹。父節點存放的“H”項不包括數據，數據仍然存放在右子樹。此外，還需要在左子樹中添加一個指向右子樹的指針。

但此時父節點超出了容量，父節點需要繼續分裂操作，

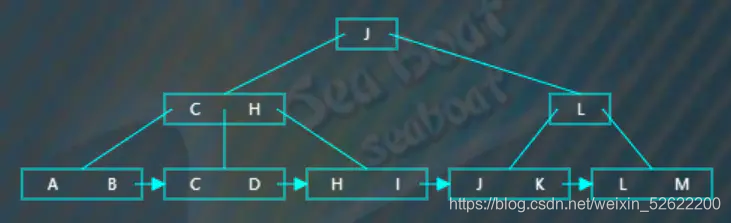

選取待分裂節點中間位置的項“J”，然后將“J”項放到父節點中，但還不存在父節點，需要創建一個作為父節點。原來小于“J”的那些項作為左子樹，原來大于“J”的那些項作為右子樹。這是非葉子節點的分裂，操作對象都是用作索引的關鍵字，不必考慮數據存放問題。

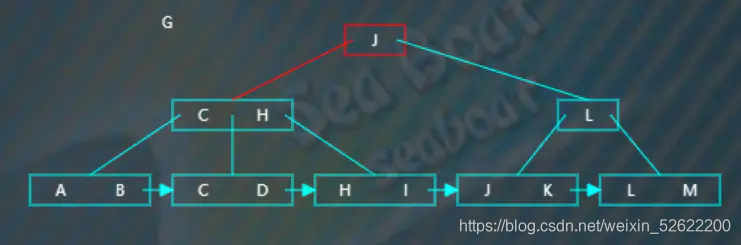

插入“G”，從根節點開始查找，“G”小于“J”，往第一個分支，

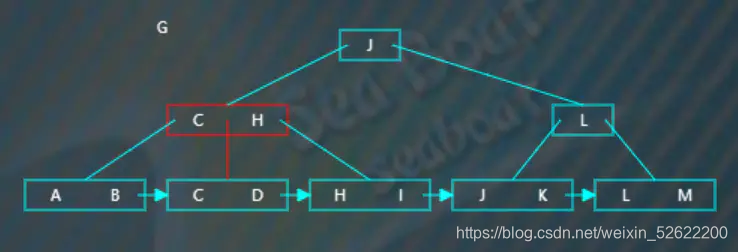

逐一比較節點內項的值，“G”大于“C”小于“H”，往第二個分支，

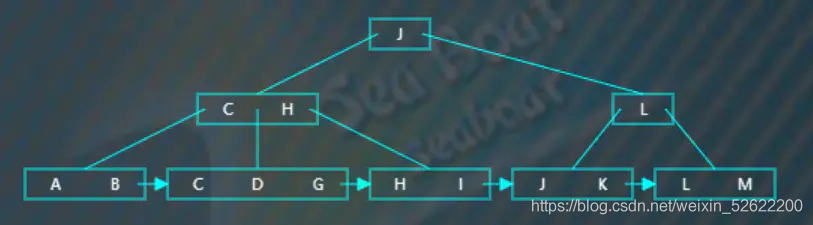

逐一比較節點內項的值，找到“G”的位置并插入，

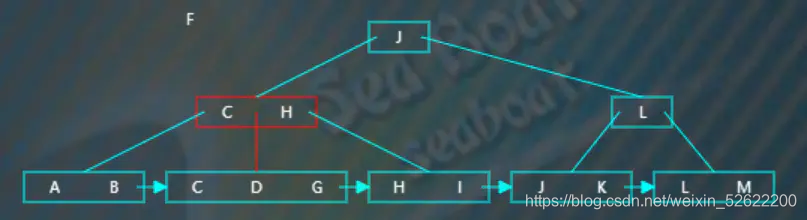

插入“F”，從根節點開始查找，“F”小于“J”，往第一個分支，

逐一比較節點內項的值，“F”大于“C”小于“H”，往第二個分支，

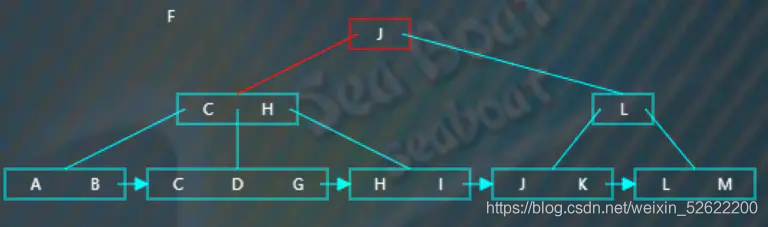

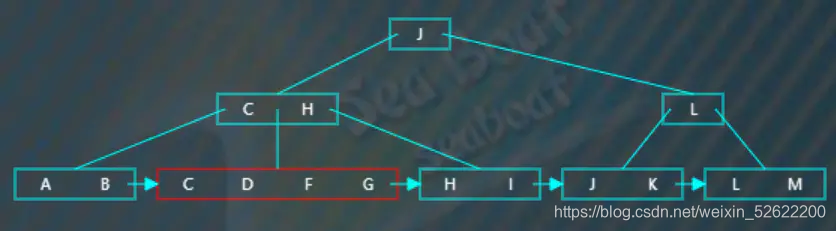

逐一比較節點內項的值，找到“F”的位置并插入，此時觸發分裂操作，

選取待分裂節點中間位置的項“F”，然后將“F”項放到父節點中，按大小順序將“F”放到指定位置，而原來小于“F”的那些項作為左子樹，原來大于等于“F”的那些項作為右子樹。父節點存放的“F”項不包括數據，數據仍然存放在右子樹。此外，還需要在左子樹中添加一個指向右子樹的指針。

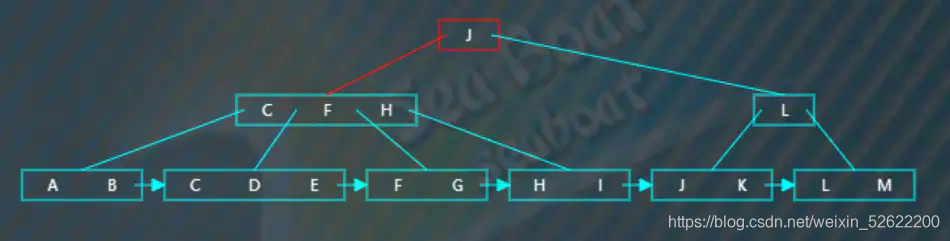

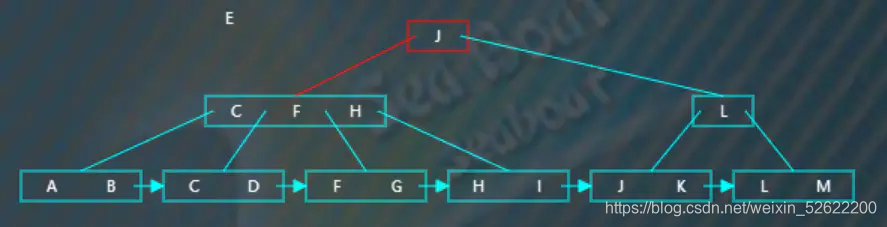

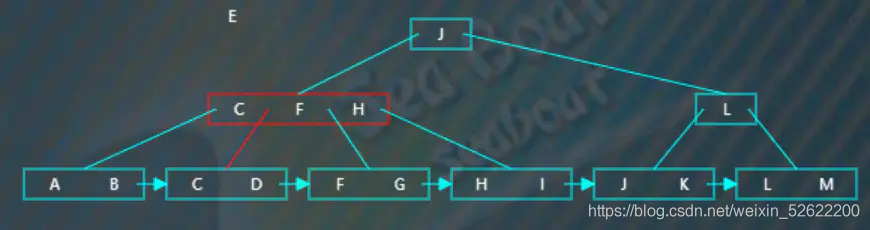

最后插入“E”，從根節點開始查找，“E”小于“J”，往第一個分支，

逐一比較節點內項的值，“E”大于“C”小于“F”，往第二個分支，

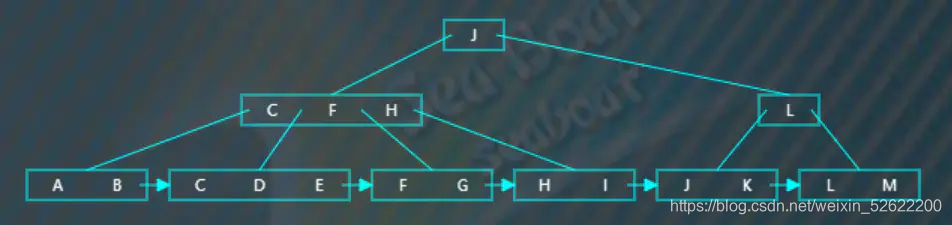

逐一比較節點內項的值，找打“E”適當的位置并插入。

從上面插入操作可以總結，插入主要就是涉及到分裂操作，而且要注意到非節點只保存了關鍵字作為索引，而數據都保存在葉子節點上，此外還需要使用指針將葉子節點連接起來。最終我們可以看到葉子節點的項按從小到大排列，因為有了指針使得可以很方便遍歷數據。

查找操作

對B+樹的查找與B樹的查找差不多，從根節點開始查找，通過比較項的值找到對應的分支，然后繼續往子樹上查找。

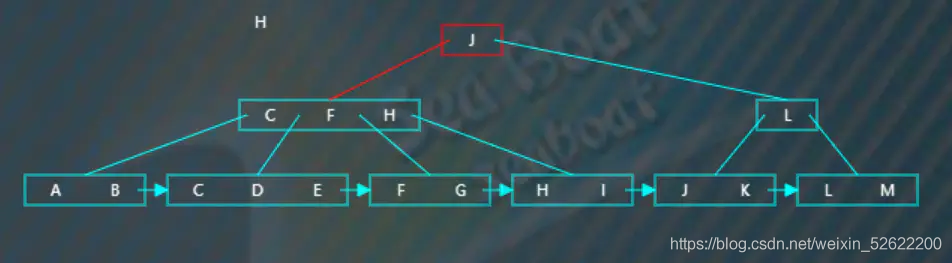

比如查找“H”，“H”小于“J”，往第一個分支，

逐一比較節點中的項，發現應該往第四個分支，

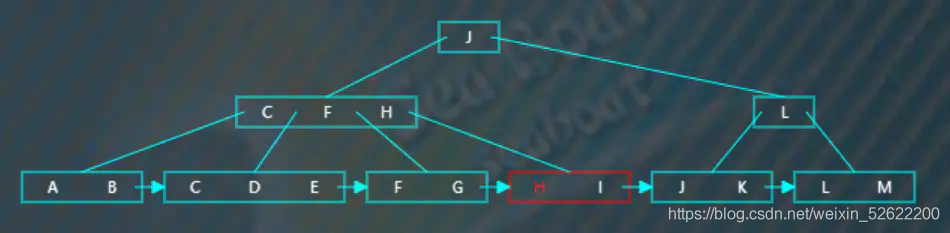

逐一比較，找到“H”。

遍歷操作

遍歷操作首先是要先找到樹最左邊的葉子節點，然后就可以通過指針完成整棵樹的遍歷了。

從根節點開始，一直往第一個分支走，

繼續往第一個分支走，

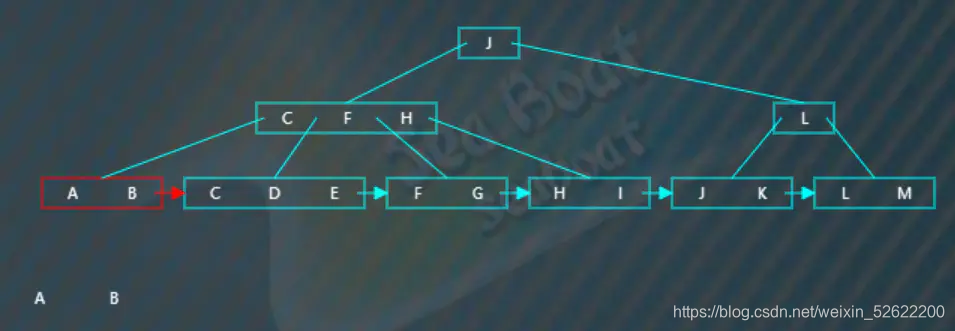

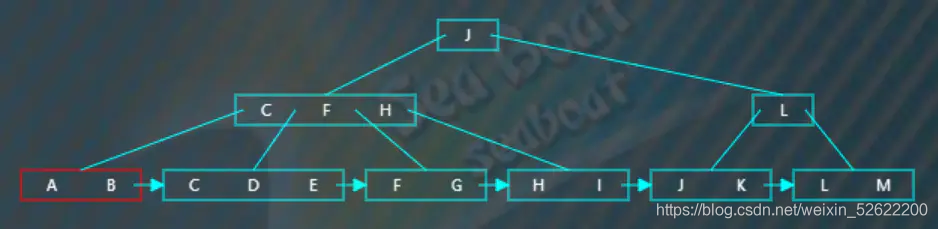

第一個葉子節點有兩個項，接著根據指針跳到第二個葉子節點，

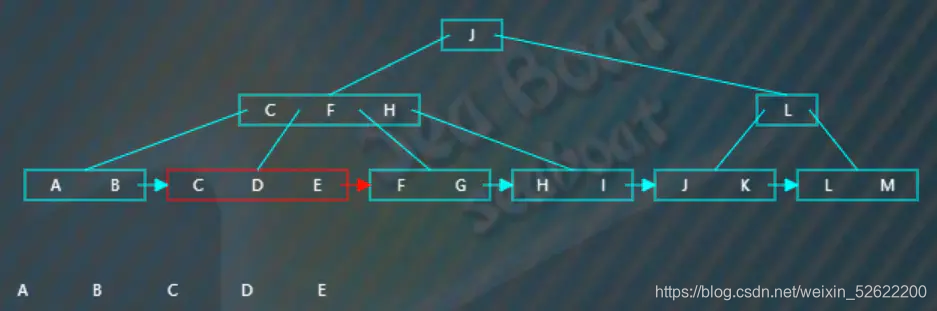

第二個節點有三個項，根據指針繼續往下一個節點，

該節點有兩個項，根據指針繼續往下一個節點，

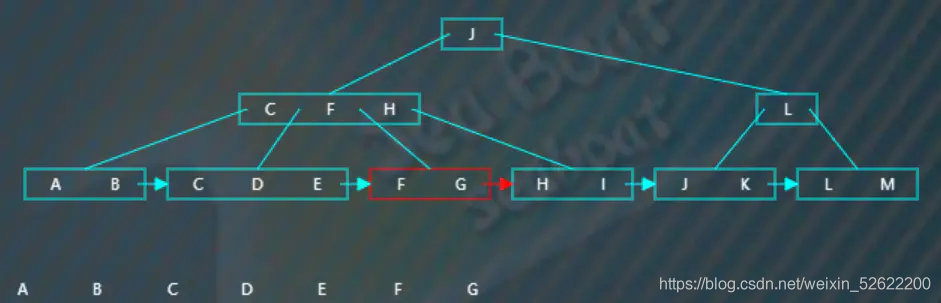

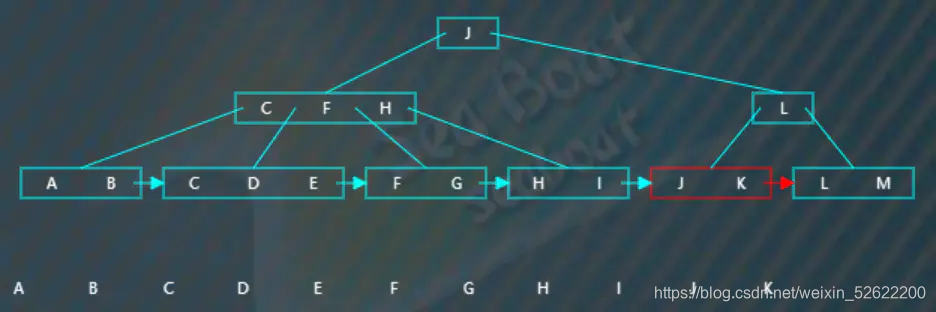

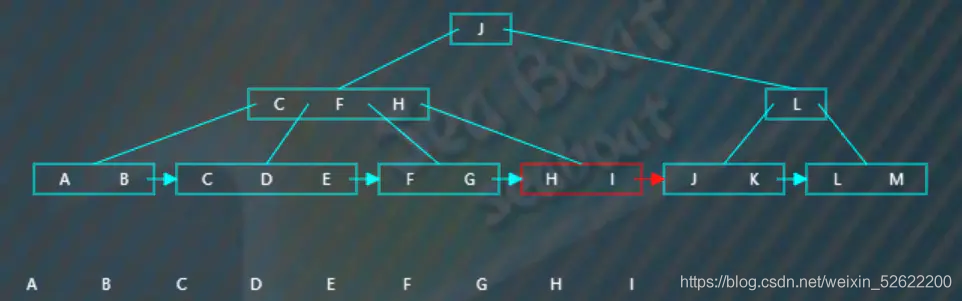

不斷根據指針往下，

往下，

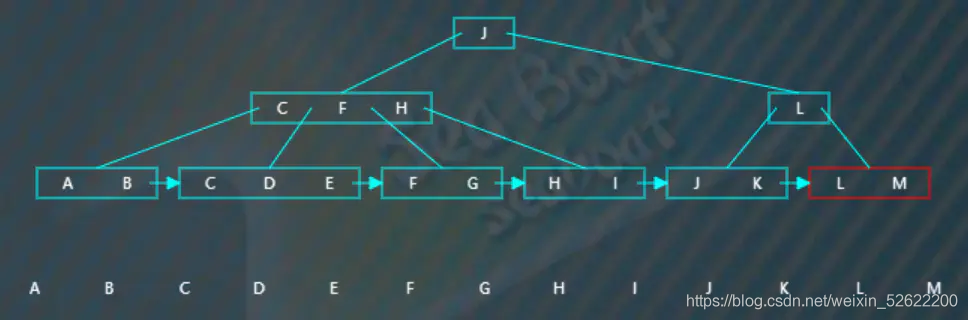

完成整棵樹的遍歷。

?
