雙柱狀圖

一、雙柱狀圖的原理

繪制雙柱狀圖的原理用最樸素的話來講就是：

先繪制第一個系列的柱體（如先繪制男生柱體），然后在第一個系列柱狀體的右邊繪制第二個系列的柱體（如女生柱體）。

這時就需要解決一個問題：應該如何確定第二個系列的柱狀體所應在的位置信息呢？要想解決這個問題，就需要了解繪制柱狀圖plt.bar()中的兩個參數：x和width。

x：用于控制主體應該繪制在哪
width：柱狀體的寬度

有了這兩個參數，便可以知道柱體右側的位置信息了：x+width

寫一份簡單的代碼示意一下：

import matplotlib.pyplot as plt

plt.rcParams['font.sans-serif'] = [u'SimHei']
plt.rcParams['axes.unicode_minus'] = False

boyNum=[2, 3, 4]
girlNum=[4, 5, 6]

width=0.4
plt.bar([i for i in range(len(boyNum))], boyNum, width=width, label='男生')
plt.bar([i+width for i in range(len(boyNum))], girlNum, width=width, label='女生')

plt.legend()
plt.show()

結果：

這里主要關注這兩行代碼：

plt.bar([i for i in range(len(boyNum))], boyNum, width=width, label='男生')
plt.bar([i+width for i in range(len(boyNum))], girlNum, width=width, label='女生')

第一行代碼是繪制男生系列柱狀體，它的位置是：[0, 1, 2]，寬度width為0.4
第二行代碼是繪制女生系列柱狀體，它的位置是：[0+0.4, 1+0.4, 2+0.4]，寬度仍為0.4

二、雙柱狀圖的完善

1. 增加圖片標題

plt.title('各班級人數')

結果：

2. 增加x軸y軸標題

plt.bar([i for i in range(len(boyNum))], boyNum, width=width, label='男生')
plt.bar([i+width for i in range(len(boyNum))], girlNum, width=width, label='女生')

結果：

3. 增加x軸注釋

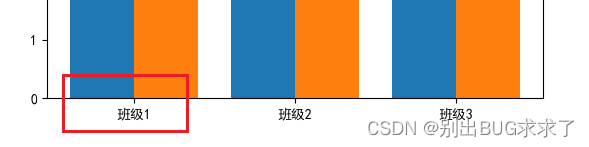

我們希望在每兩個柱狀圖中間寫上類似：班級一，班級二等，就像這樣：

那么如何保證注釋在兩個柱狀體之間呢？仔細觀察可以發現，注釋所在的位置=第一個系列柱體所在的位置+1/2*width

因此，可以使用如下代碼解決：

plt.xticks([x+width/2 for x in range(3)], ['班級1', '班級2', '班級3'])

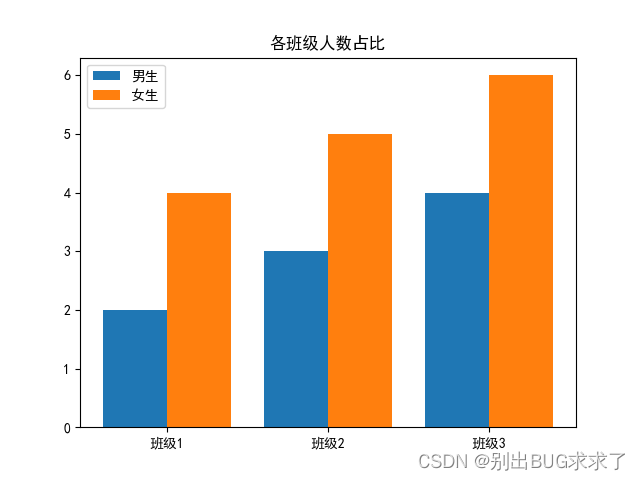

最終的效果圖：

四、完整代碼

import matplotlib.pyplot as plt

plt.rcParams["font.sans-serif"] = [u"SimHei"]
plt.rcParams["axes.unicode_minus"] = False

totalWidth=0.8 # 一組柱狀體的寬度
labelNums=2 # 一組有兩種類別（例如：男生、女生）
barWidth=totalWidth/labelNums # 單個柱體的寬度
seriesNums=3 # 一共有3組（例如：3個班級）

plt.bar([x for x in range(seriesNums)], height=[4,5,6], label="男生", width=barWidth)
plt.bar([x+barWidth for x in range(seriesNums)], height=[2,3,4], label="女生", width=barWidth)

plt.xticks([x+barWidth/2*(labelNums-1) for x in range(seriesNums)], ["班級1","班級2","班級3"])
plt.xlabel("班級")
plt.ylabel("人數")
plt.title("班級人數占比")
plt.legend()
plt.show()

堆積柱狀圖

一、堆積柱狀圖的繪制原理

如何使用matplotlib繪制簡單的柱狀圖，例如：

import matplotlib.pyplot as plt

plt.bar([1,2,3],[4,5,6])
plt.show()

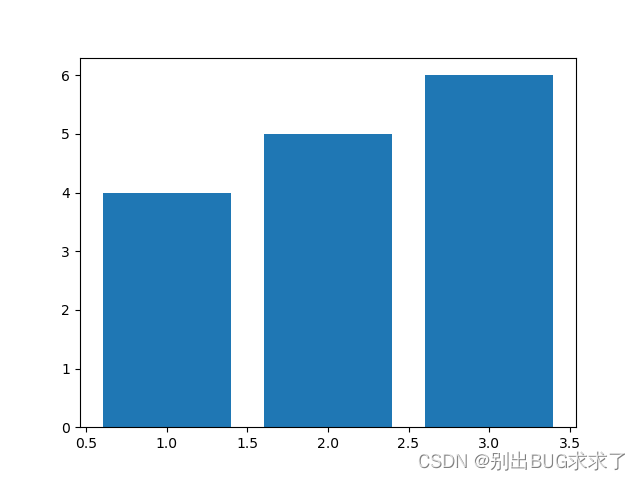

結果：

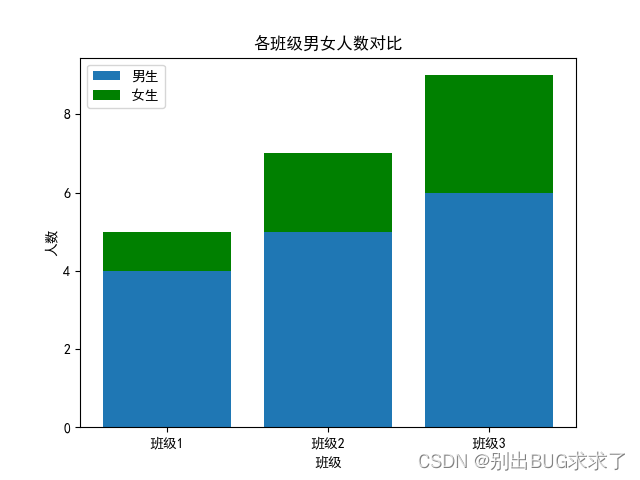

但是當數據分組分類別的時候例如我們想繪制一下每個班級的男女生人數的時候，我們往往想出來類似這樣的效果：

那么這種圖是怎么做的呢？其實它還是基于plt.bar()，但是更改了部分參數。

二、plt.bar參數介紹

讓我們直接看一下matplotlib官方文檔【1】是怎么介紹plt.bar()的參數的：

matplotlib.pyplot.bar(x, height, width=0.8, bottom=None, , align='center', data=None, *kwargs)

這里詳細介紹bottom參數（堆積柱狀圖就是基于此參數）：

bottom: float or array-like, default: 0

The y coordinate(s) of the bars bases

翻譯成中文是什么意思呢？就是說，我們的每一個“柱子”的高度是從y軸的哪一個值開始往上長。還不明白？沒關系，還是以班級男女為例：
一開始我們畫了一個bar為各班級男性人數：[4,5,6]，現在我們再畫一個女生bar，但是這次女生bar不再是從0開始，而是分別從[4,5,6]開始，即：

bar1=plt.bar([1,2,3],[4,5,6], label='男生')
bar2=plt.bar([1,2,3],[1,2,3],color='g',bottom=[4,5,6], label='女生')

三、完整代碼：

import matplotlib.pyplot as plt

plt.rcParams['font.sans-serif'] = [u'SimHei']
plt.rcParams['axes.unicode_minus'] = False
bar1=plt.bar([1,2,3],[4,5,6], label='男生')
bar2=plt.bar([1,2,3],[1,2,3],color='g',bottom=[4,5,6], label='女生')
plt.xticks([1,2,3], ['班級1', '班級2', '班級3'])
plt.xlabel('班級')
plt.ylabel('人數')
plt.title('各班級男女人數對比')
plt.legend()
plt.show()
